サンワロイ 材種一覧

分類 材種名 JIS分類記号 * 比重 硬度
(HRA)
抗折力
(Gpa)
耐摩耗工具 H10 VM-10 15.10 93.0 2.4
D10 VM-20 14.90 92.5 2.5
D20 VM-30 14.85 91.0 2.8
D30 VM-40 14.55 90.0 3.0
G50 VC-50 14.30 88.5 3.4
G60 VC-60 14.05 88.0 3.5
G70 VC-70 13.50 84.0 3.4
G80 VC-70 13.00 82.5 3.2
耐衝撃工具 HD10 VU-70 13.70 83.5 2.5
HD20 VU-80 13.10 80.0 2.3
超微粒子 FM10 VF-30 14.00 91.5 3.4
FM20 VF-40 13.70 90.0 3.7
熱間工具 N11 - 12.00 90.0 2.3
NK7 RC-70 13.30 84.0 2.5
切削工具 01 - 12.70 92.0 2.5
ST25 - 7.10 91.0 2.3

※サンワロイ材種一覧表は予告無く変更することがあります。

 JIS B 4054:2020 材種分類記号 [*]

1桁目の分類記号
記号 結合相
V Co
R Co-Ni
N Ni
2桁目の分類記号
記号 WC粒度 (μm)
F 1.0未満
M 1.0以上2.5未満
C 2.5以上5.0未満
U 5.0以上
4, 5桁目の分類記号
記号 硬さ (HRA)
10 93以上
20 92以上93未満
30 91以上92未満
40 89以上91未満
50 87以上89未満
60 85以上87未満
70 82以上85未満
80 82未満

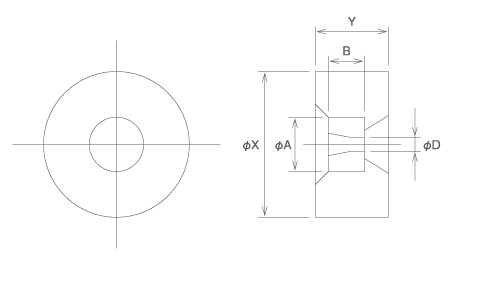

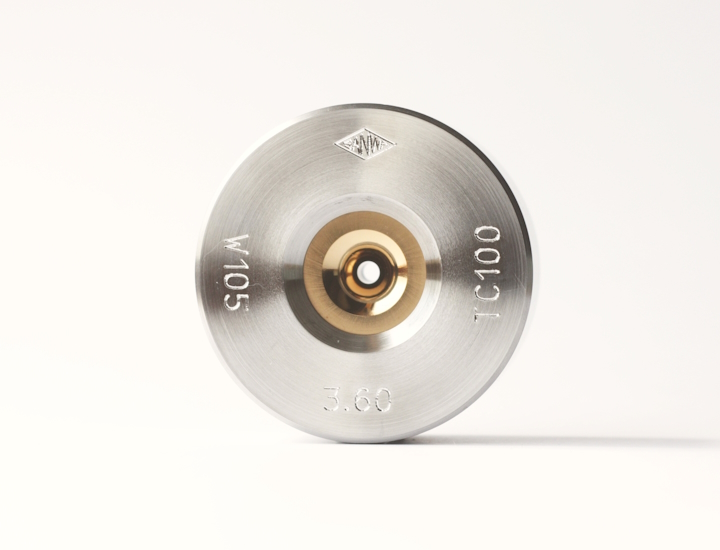

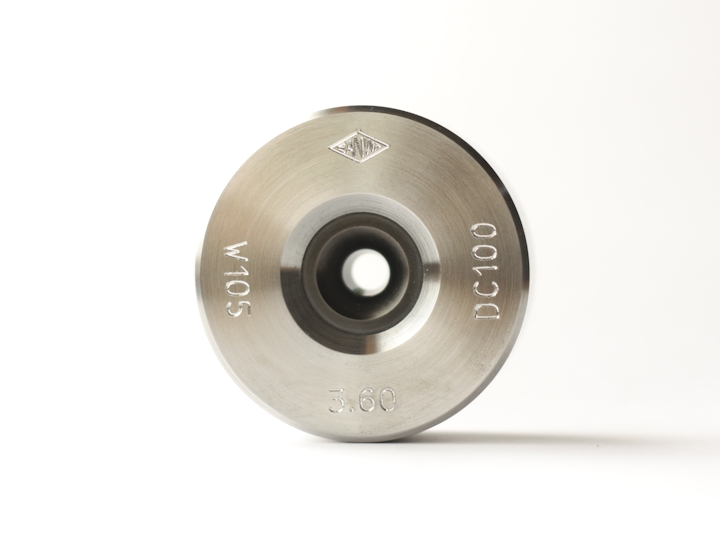

サンワロイ 丸ダイスサイズ表


ケース寸法 チップ寸法 軟質用材料 硬質用材料
型番号 孔径φD 型番号 孔径φD
φX Y φA B 推奨範囲 使用範囲 推奨範囲 使用範囲
24 7 6 4 W1 0.2以上 1.5以下 0.2以上 1.5以下 W101 0.2以上 1.5以下 0.2以上 1.5以下
28
(24)
12 9 6 W2 0.7を超え 1.8以下 0.5以上 2.5以下 W102 0.7を超え 1.5以下 0.5以上 2以下
30 15 12 8 W3 1.8を超え 3以下 1以上 4以下 W103 1.5を超え 2.5以下 1以上 3.5以下
42 20 15 10 W4 3を超え 5以下 2以上 6以下 W104 2.5を超え 4以下 2以上 5以下
55 24 20 14 W5 5を超え 7以下 3以上 8以下 W105 4を超え 6以下 3以上 7以下
60 28 25 18 W6 7を超え 9以下 4以上 10以下 W106 6を超え 8以下 4以上 9以下
70 35 30 22 W7 9を超え 12以下 6以上 14以下 W107 8を超え 10以下 6以上 12以下
85 40 35 25 W8 12を超え 15以下 8以上 18以下 W108 10を超え 13以下 8以上 15以下
100 45 40 27 W9 15を超え 18以下 10以上 22以下 W109 13を超え 16以下 10以上 18以下
125 50 50 30 W10 18を超え 24以下 12以上 28以下 W110 16を超え 20以下 12以上 22以下
145 60 60 35 W11 24を超え 30以下 18以上 34以下 W111 20を超え 26以下 18以上 30以下
175 70 70 40 W12 30を超え 36以下 24以上 42以下 W112 26を超え 32以下 24以上 36以下
195 80 80 45 W13 36を超え 44以下 28以上 50以下 W113 32を超え 38以下 28以上 42以下
215 90 90 50 W14 44を超え 52以下 34以上 58以下 W114 38を超え 46以下 34以上 48以下
230 90 100 50 W15 52を超え 62以下 40以上 68以下 W115 46を超え 54以下 40以上 56以下

[注]①軟質材料用は銅、銅合金、アルミ等の線棒引き用に適します。
②硬質材用は鉄、鋼、特殊鋼等の線棒引き用に適します。
③上記以外の形状もご相談に応じますのでご指定ください。
